| 編織機的工作原理 |
| 來源： 點擊數：3182次 更新時間：2020/7/15 16:05:32 |

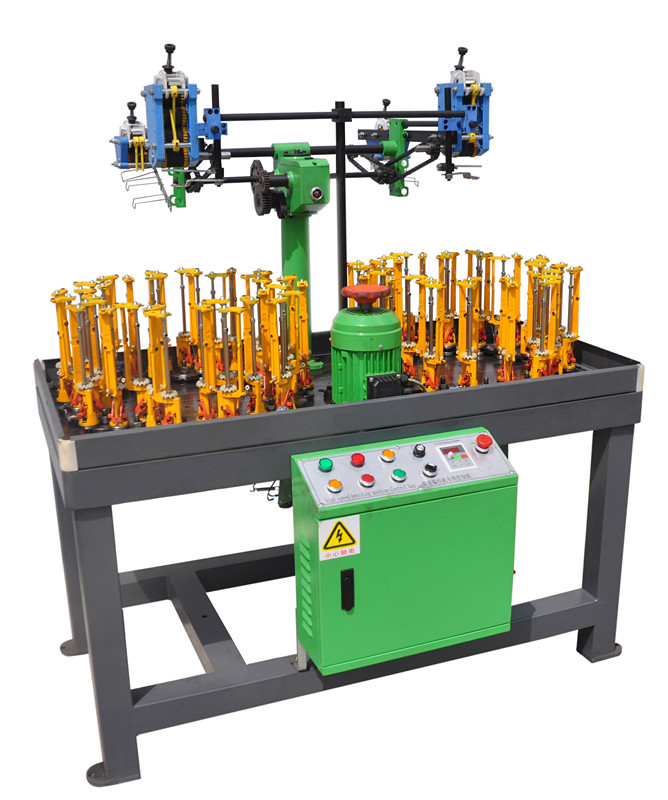

編織機的工作原理: 編織機按其運動形式分有錠子式編織機轉盤式編織機. 按其工作狀態分有立式編織機和臥式編織機. 1. 錠子式編織機的工作原理 它的工作部分是一個固定的臺面(立式的或臥式的),在臺面上有彼此相交并切線連接的”8”字形狀的槽錠子裝在槽內并分成彼此相等的兩部分,相互均勻交叉并作等速度的互相相反運動.這樣周而復始,往返不斷的帶動紗錠,使銅線編織到電纜表面上而形成編織層.
3. 錠子式編織機的組成及傳動系統： 1) 編織機的組成:有放線裝置,編織機,模座(立式一般沒有),牽引輪,收排線裝置和電氣機械傳動系統。2) 編織機的傳動系統 編織機的傳動是:電動機的動力通過皮帶輪(D1,D2)和傳動齒輪(Z=37,Z=49)將運動傳遞到編織圓盤中心的齒輪(Z=159),由該齒輪分三個方向傳給三個小齒輪(Z=34),再由三個小齒輪傳動自動彼此相聯的且為圓周分布的18個錠子齒輪(Z=47).在每個齒輪上裝著具有四個凹槽的爪輪并與相鄰的爪輪的凹槽相對,錠子下部的圓柱形軸端插入凹槽中移動,并在相鄰爪輪上作逐個的傳遞,驅使錠子作圓周運動.錠子的真正運動軌跡,是由錠子座下的棱形長棱體,沿著盤體與芯輪組成的軌道來實現錠子的正弦曲線圓周運動.36個錠子又分成每組18個錠子的兩組,兩組錠子按相反的方向轉動,促成銅絲的交叉而形成編織. |
